第一部分：Backbone (主干网络) —— 提取特征的“鹰眼”

Backbone 的任务是把图片不断的下采样（Downsample），让特征图越来越小，但包含的语义信息越来越丰富（从“这是线条”变成“这是车轮”再到“这是车”）。

YOLOv5 的 Backbone 是 CSPDarknet 的改进版。

1. Focus 层 (但在 v6.0 版本已被替换)

• 注意： 在你要学习的代码（v6.0/v6.1）中，原来的 Focus 模块已经被一个简单的 Conv（卷积核大小 6，步长 2）取代了。
• 代码对应： models/yolov5s.yaml 的第 0 层：[-1, 1, Conv, [64, 6, 2, 2]]。
• 作用： 这是一个 6x6 的卷积，步长为 2。它直接把图片的宽和高减半，通道数从 3 扩充到 64。这是效率极高的下采样。

2. CBS 模块 (Conv-BatchNorm-SiLU)

这是网络里最基本的“细胞”。你在 YAML 里看到的 Conv 其实不是 pytorch 原生的卷积，而是封装过的。

• 代码对应： models/common.py 中的 class Conv。
• 构成： Conv2d + BatchNorm2d + SiLU (Sigmoid Linear Unit 激活函数)。
• 细节： SiLU () 是这一代 YOLO 的标配，比 ReLU 更平滑，梯度传导更好。

class Conv(nn.Module):
    """Applies a convolution, batch normalization, and activation function to an input tensor in a neural network."""

    default_act = nn.SiLU()  # default activation

    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
        """Initializes a standard convolution layer with optional batch normalization and activation."""
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()

    def forward(self, x):
        """Applies a convolution followed by batch normalization and an activation function to the input tensor `x`."""
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        """Applies a fused convolution and activation function to the input tensor `x`."""
        return self.act(self.conv(x))

3. C3 模块 (CSP Bottleneck with 3 convolutions) —— 核心组件

这是 YOLOv5 的灵魂，用来替换原来的 ResBlock。它的全称是 CSPNet (Cross Stage Partial Network) 结构。

• 代码对应： models/common.py 中的 class C3。
• 原理（一定要看懂这个）： 输入信号进入 C3 后被分流成两条路：

1. 主路： 经过一系列残差组件（Bottlenecks）。
2. 旁路： 经过一个简单的卷积。
3. 汇合： 最后两路 Concat（拼接）在一起。

class C3(nn.Module):
    """Implements a CSP Bottleneck module with three convolutions for enhanced feature extraction in neural networks."""

    def __init__(self, c1, c2, n=1, shortcut=True, g=1, e=0.5):
        """Initializes C3 module with options for channel count, bottleneck repetition, shortcut usage, group
        convolutions, and expansion.
        """
        super().__init__()
        c_ = int(c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(2 * c_, c2, 1)  # optional act=FReLU(c2)
        self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, e=1.0) for _ in range(n)))

    def forward(self, x):
        """Performs forward propagation using concatenated outputs from two convolutions and a Bottleneck sequence."""
        return self.cv3(torch.cat((self.m(self.cv1(x)), self.cv2(x)), 1))

• 为什么这么做？ 这让梯度在反向传播时有“高速公路”可以走（旁路），同时主路又能专心提取深层特征。它在减少参数量的同时，防止了网络太深导致的梯度消失。
• YAML 里的体现： 比如 [-1, 3, C3, [128]]，意思是这一层有 3 个 Bottleneck 串联，输出通道是 128。

4. SPPF (Spatial Pyramid Pooling - Fast)

放在 Backbone 的最末端（第 9 层）。

• 代码对应： models/common.py 中的 class SPPF。
• 结构： 它不像以前的 SPP 并行跑 3 个不同大小的池化核，而是串行跑 3 次 5x5 的 MaxPool。
• 公式： Output = Concat(Input, Pool(Input), Pool(Pool(Input)), Pool(Pool(Pool(Input))))。
• 作用： 不管图片里物体是大是小，通过这种多次池化的融合，都能把特征提取出来（多尺度融合），而且速度飞快。

class SPPF(nn.Module):
    """Implements a fast Spatial Pyramid Pooling (SPPF) layer for efficient feature extraction in YOLOv5 models."""

    def __init__(self, c1, c2, k=5):
        """Initializes YOLOv5 SPPF layer with given channels and kernel size for YOLOv5 model, combining convolution and
        max pooling.

        Equivalent to SPP(k=(5, 9, 13)).
        """
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * 4, c2, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)

    def forward(self, x):
        """Processes input through a series of convolutions and max pooling operations for feature extraction."""
        x = self.cv1(x)
        with warnings.catch_warnings():
            warnings.simplefilter("ignore")  # suppress torch 1.9.0 max_pool2d() warning
            y1 = self.m(x)
            y2 = self.m(y1)
            return self.cv2(torch.cat((x, y1, y2, self.m(y2)), 1))

---

第二部分：Neck (颈部) —— 特征融合的“集散地”

如果 Backbone 只是负责看，Neck 就负责“把看到的各种细节拼起来”。YOLOv5 使用了 FPN (Feature Pyramid Network) + PAN (Path Aggregation Network) 结构。

想象一下：

• P3 层（浅层）：分辨率高，适合看小物体（细节多）。
• P5 层（深层）：分辨率低，适合看大物体（语义强）。

Neck 的工作就是让 P3 和 P5 互相交流。

1. 自顶向下 (FPN 路径) —— 传达语义

• 流程： 1. 拿 Backbone 最后的输出（P5），先上采样（Upsample，变大）。

2. 然后和上一层（P4）的特征进行 Concat（拼接）。
3. 再经过 C3 融合。
4. 继续上采样，和 P3 拼接。

• 目的： 让底层的特征图（看小物体用的）也能拥有高层的语义信息（知道“这是什么”）。

2. 自底向上 (PAN 路径) —— 传达定位

• 流程： 1. 刚才融合好的浅层特征，再通过卷积（stride=2）下采样（变小）。

2. 和深层特征再次 Concat。

• 目的： 让高层的特征图（看大物体用的）也能拥有底层的定位信息（知道“准确轮廓在哪”）。

---

第三部分：Head (头部) —— 最终判决

最后是 Detect 模块，它负责根据 Neck 提供的 3 张特征图（大、中、小）输出结果。

• 代码对应： models/yolo.py 中的 class Detect。

• 输入： 3 个特征图（P3, P4, P5）。

• P3 (80x80): 负责检测小物体。

• P4 (40x40): 负责检测中物体。

• P5 (20x20): 负责检测大物体。 (注：假设输入图片是 640x640)

• 1x1 卷积： 每个特征图都会通过一个 1x1 卷积，将通道数调整为：

• Anchors (na): 通常是 3（每个网格预设 3 个框）。

• 5: 代表 。

• Classes (nc): 比如 COCO 数据集是 80。

• 所以对于 COCO，输出通道是 $3 \times (5 + 80) = 255$。

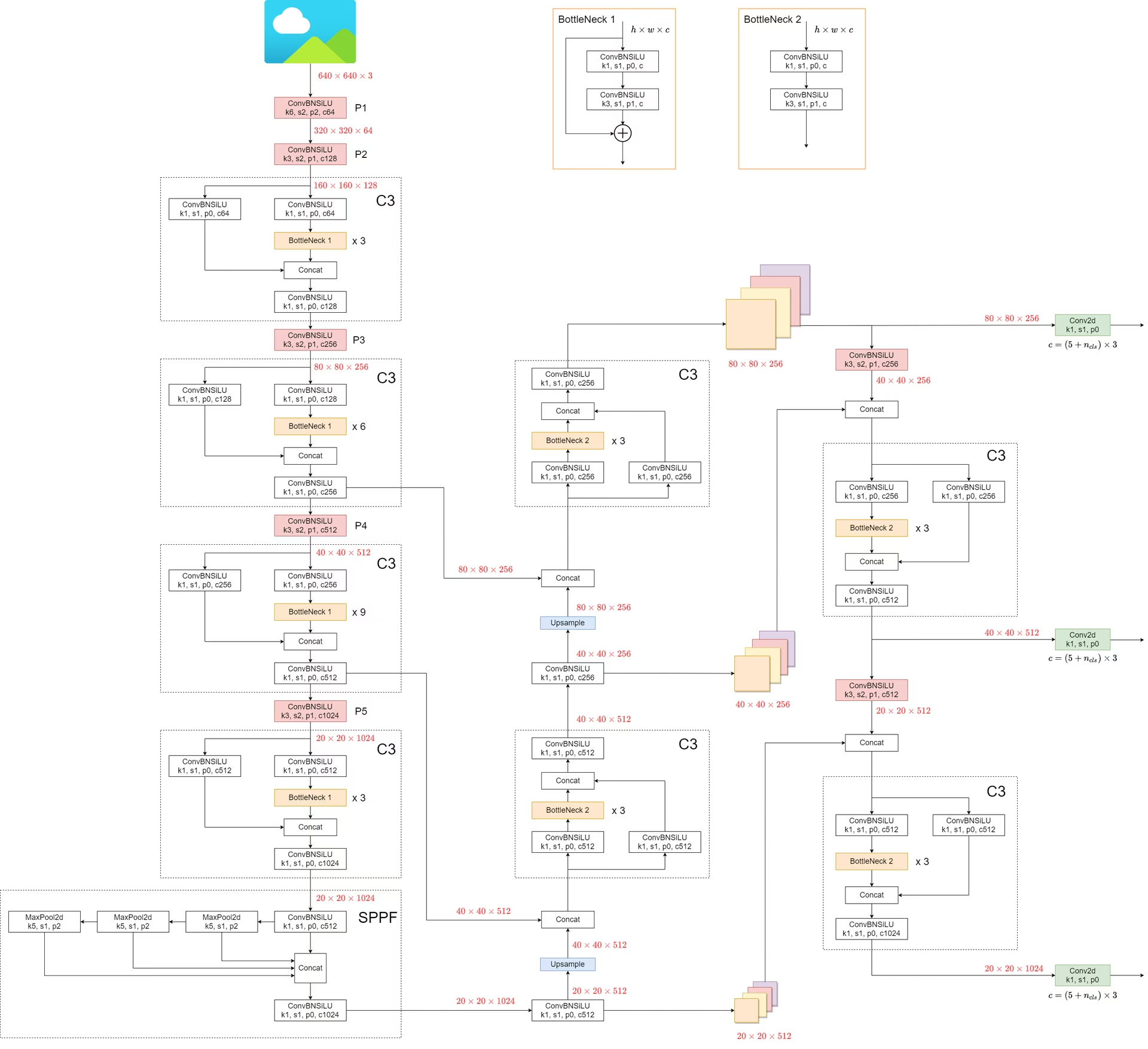

总结图谱 (Memory Map)

为了方便记忆，你可以把整个流程浓缩成这一串动作：

1. 图片进 (640x640x3)
2. 切片 (Conv 6x6) -> 320x320
3. 下采样与提炼 (Conv + C3) -> 160 -> 80 -> 40 -> 20 (这里就是 P3, P4, P5)
4. SPPF (在 P5 处做多尺度增强)
5. FPN 上采样 (让 P3 看到 P5 的语义)
6. PAN 下采样 (让 P5 找回 P3 的定位)
7. Detect (在 P3, P4, P5 三个层面上同时预测)

后处理

把 3 个头的输出拼在一起，运行NMS

• 注意：训练模型的时候，是不需要 NMS 的。网络吐出 3 个头的预测结果后，直接拿着它们去和Labels 对比算误差（Loss），然后反向传播更新参数。
